Kablowy Automatyczny System Ostrzegawczy
ELBE 57®
z ręcznym interfejsem sygnalisty.
ELBE 57®
z ręcznym interfejsem sygnalisty.
Automatyczny system ostrzegania ELBE 57® uruchamiany ręcznie przez pracownika obsługującego interfejs sygnalisty HS. Zastosowanie ręcznego systemu ostrzegania ELBE 57® zalecane jest na budowie o szybkim postępie prac (np. montaż barier wygradzających FA ELBE 3®). Dla takiej budowy zalecana jest konfiguracja systemu przedstawiona na rysunku 1. Natomiast dla dużych odcinków budów o szybkim postępie prac zalecany jest ręczny system ostrzegania ELBE 57® wyposażony w dwie jednostki sterujące typu Master rysunku 2.
Poprzez zastosowanie interfejsu sygnalisty w systemie ELBE 57® możliwa jest realizacja funkcji:
- uruchomienie systemu ostrzegania przez:
- pociąg jadący po torze czynnym
- pociąg jadący po torze remontowanym
- wyłączenie systemu ostrzegania
- kontrola komunikacji
- kontrola obecności sygnalisty
c

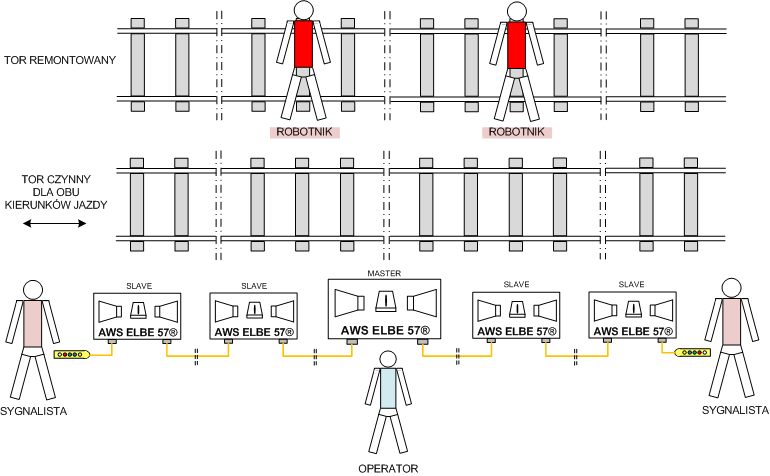

Rys. 1. System ostrzegawczy zastosowany na budowie - sterowany ręcznymi interfejsami sygnalisty

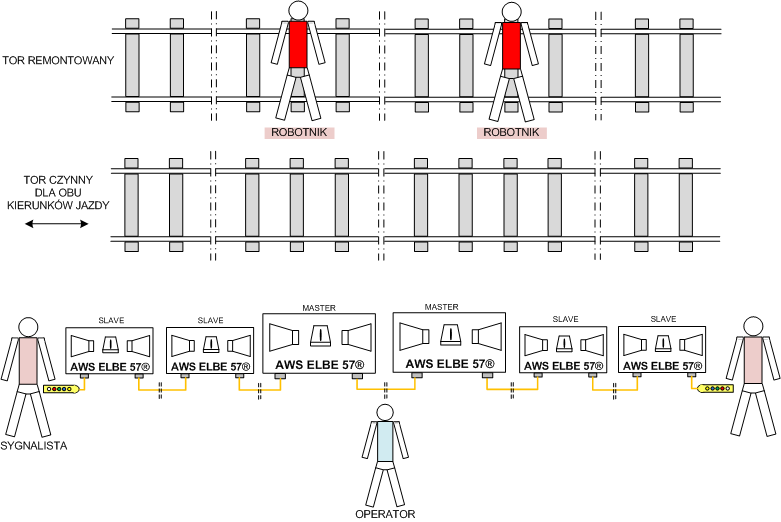

Rys. 2. System ostrzegawczy zastosowany na dużej budowie - sterowany ręcznymi interfejsami sygnalisty, wykorzystujący dwie jednostki typu Master
