AWS ELBE 57
Bezprzewodowy system radiowy AWS ELBE 57®
z jednostką MASTER RF
z jednostką MASTER RF

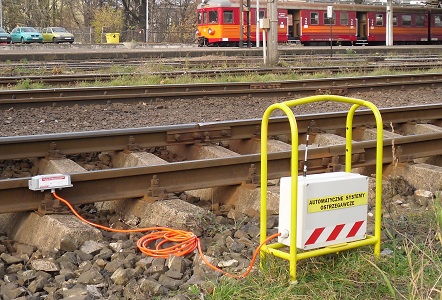

System AWS ELBE 57® może być wyposażony w transmisję bezprzewodową. Poprzez zastosowanie urządzeń nadawczych (bezprzewodowych radiomodemów) podłączanych poprzez sterownik DSS Control do indukcyjnych kontaktów szynowych możliwe jest wydłużenie czasu detekcji pociągu wjeżdżającego w strefę robót, bez konieczności podłączania przewodu sterującego pomiędzy urządzeniem Slave a Control DSS. Konfiguracja takiego systemu została przedstawiona na rysunku nr 1. Informacja płynąca z radiomodemu jest wysyłana do urządzenia Master RF (urządzenie typu Master wyposażone w radiomodem). Każde z urządzeń wyposażone w radiomodem wymaga oddzielnego źródła zasilania, którym może być wewnętrzna bateria akumulatorów lub przetworzone napięcie zasilające pochodzące z agregatu prądotwórczego.

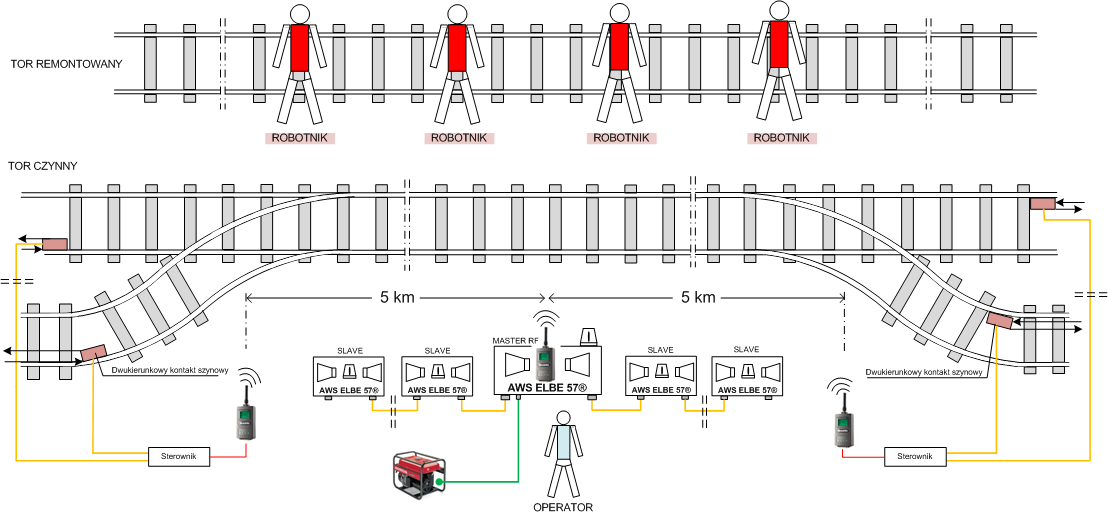

Rys.1. Automatyczny System Ostrzegawczy AWS ELBE 57® uruchamiany przez indukcyjne kontakty szynowe podłączone do systemu drogą radiową w odległości nie większej niż 5km od jednostki nadrzędnej typu Master RF.
